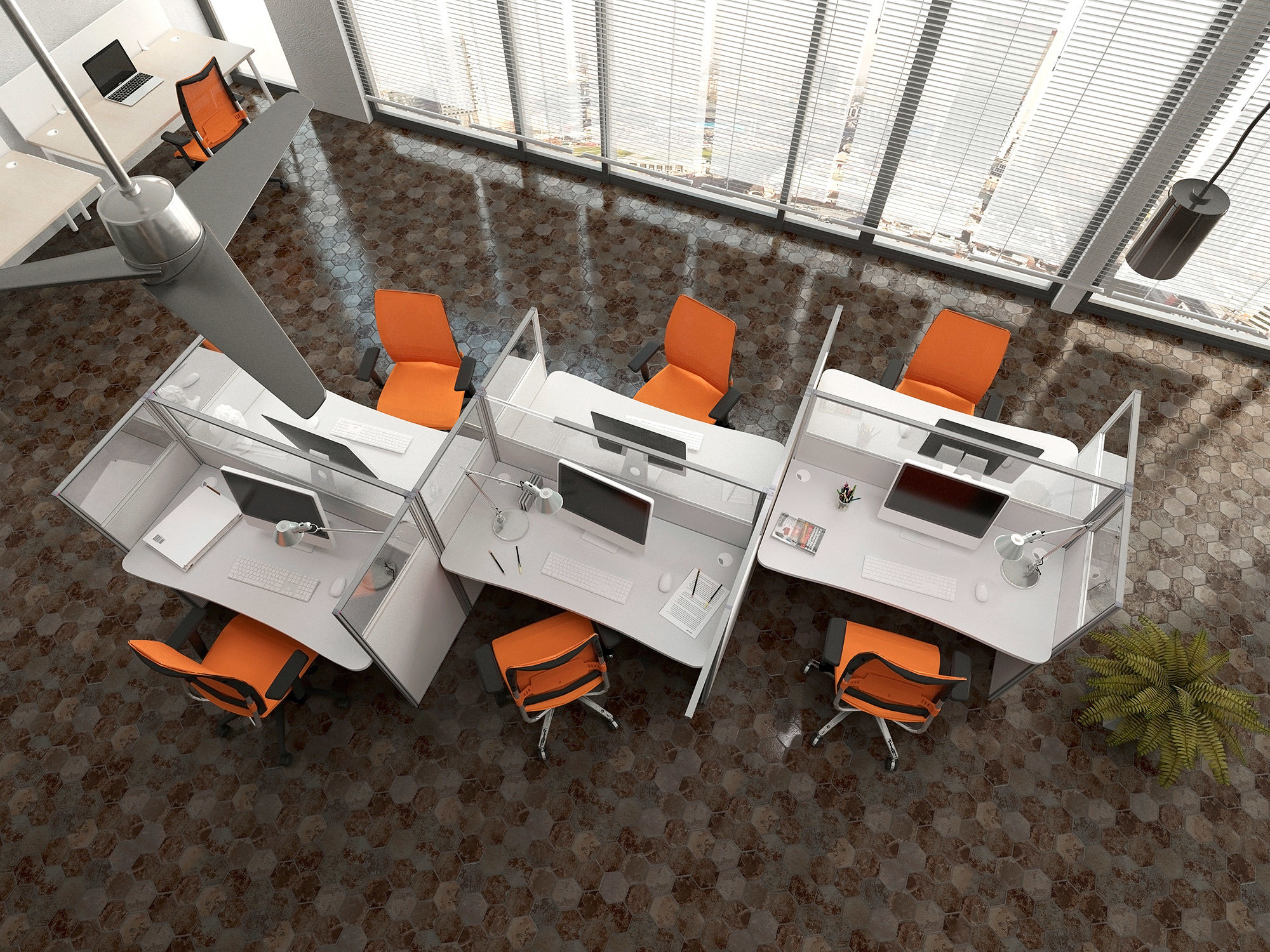

Системы мобильных перегородок NAYADA-UNO
Мобильная система перегородок с максимальной высотой 1,8 м. Простота и легкость конструкции мобильных перегородок NAYADA-UNO делает эту систему универсальной и незаменимой для рационального зонирования рабочих мест офисных работников.
Функциональное назначение:
- разделение рабочих зон и кабинетов руководителей среднего звена;
- рабочие места;
- служебные/технические помещения и др.
Модули системы NAYADA-UNO могут быть глухими, остекленными, комбинированными. В качестве заполнения применяется ЛДСП, виниловые покрытия DURAFORT, ткань, стекло или сотовый поликарбонат.
Толщина мобильных перегородок UNO минимальна в линейке NAYADA и составляет всего 28мм. Система NAYADA-UNO предусматривает использование соединительных элементов, навесных полок, кронштейнов для навешивания мониторов.
Мобильные перегородки NAYADA-Uno
- Ширина модуля: 28 мм;
- Длина модуля L: от 600 мм до 1200 мм с шагом 100 мм;
- Высота модуля H: 1300, 1600 и 1800 мм;
- Высота установки поперечины B: 900 мм, 1200 мм (указывается от пола до верха поперечины).
Простота и легкость конструкции мобильных перегородок NAYADA-Uno делает эту систему универсальной и незаменимой для рационального зонирования рабочих мест офисных работников. Модули системы Uno могут быть глухими, остекленными, комбинированными. В качестве заполнения применяется ЛДСП, виниловые покрытия Durafort, стекло или сотовый поликарбонат.
Толщина мобильных перегородок Uno минимальна в линейке NAYADA и составляет всего 28 мм. Система NAYADA-Uno предусматривает использование соединительных элементов, навесных полок, кронштейнов для навешивания мониторов. Функциональное назначение: разделение рабочих зон и кабинетов руководителей среднего звена, рабочие места, служебные/технические помещения.
Опоры
Регулируемые опоры модулей системы NAYADA-Uno позволяют при необходимости компенсировать неровности пола. Для придания конструкции NAYADA-Uno дополнительной устойчивости используется опора универсальная (2 шт.) или возможно применить опору широкую Blitz.
Крепление Uno к стене
- Набор крепления модуля NAYADA-Uno к стене позволяет устанавливать модуль на расстоянии 22 мм от стены;
- Для дистанционного крепления модуля uno к стене на расстоянии 60 мм используется «набор дистанционного крепления Blitz».
Экраны NAYADA-Uno
Экран предназначен для ограждения рабочей поверхности, закрывая монитор, оргтехнику и сидящего человека. Длина экрана равна длине стороны столешницы, на которую устанавливается экран (но не более 1600 мм). Для крепления к поверхности стола используют «Комплект струбцины для экрана Uno».
Струбцины для экрана Uno позволяют крепить экран к столешнице без зазора.
Стандартная высота экрана — 500 мм. Максимальная — 600 мм. При установке экрана возможно добиться звукоизоляции 12–13 дБ.
Технические характеристики
Толщина перегородки | 28 мм | |
Максимальная высота | 1.8 м |
Производитель: NAYADA
Конструктивные особенности
Мобильная перегородка NAYADA-UNO представляет собой одну или несколько секций, скрепленных соединительными стойками в определенной конфигурации.
Основные элементы
Секции перегородки NAYADA-UNO бывают1. Глухими - представляет собой 1 панель ЛДСП 25мм или МДФ в алюминиевом каркасе. Для отделки МДФ применяются различные отделочные материалы - виниловые покрытия DURAFORT, ткань. Глухие модули могут быть с поперечинами, которые выполняют либо декоративную роль - русты, либо конструктивную.

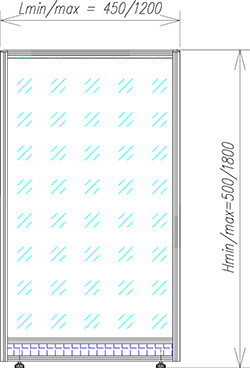

2. Остекленными - представляет собой лист прозрачного стекла толщиной 5 мм в алюминиевом каркасе, для крепления стекла используется специальный профиль. Внизу остекленного модуля UNO обязательно идет полоса ЛДСП 100 мм для крепления регулировочных ножек.

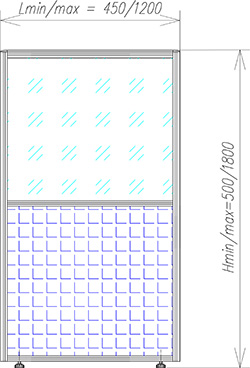

3. Комбинированными - представляет собой сочетание глухих и остекленных частей в различных пропорциях. Возможно сочетание ЛДСП+ стекло, ЛДСП+стекло+ЛДСП, дюрафорт+стекло и т.д.
Система стыковки

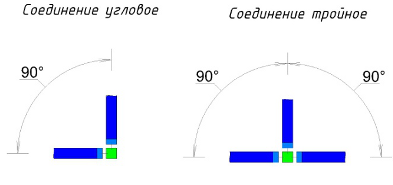

Простая и надежная система стыковки секций позволяет получить как соединения под углом 90 градусов, Г-образные, Т-образные, Х-образные, так и соединения под произвольным углом – используя Стойку универсальную системы Blitz.

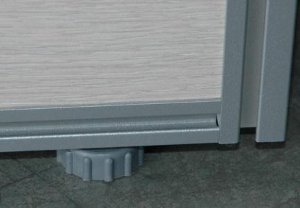

ОпорыРегулируемые опоры модулей системы NAYADA-UNO позволяют при необходимости компенсировать неровности пола.
Для придания конструкции NAYADA-UNO дополнительной устойчивости используется опора универсальная (2 шт) или возможно применить Опору широкую Blitz.

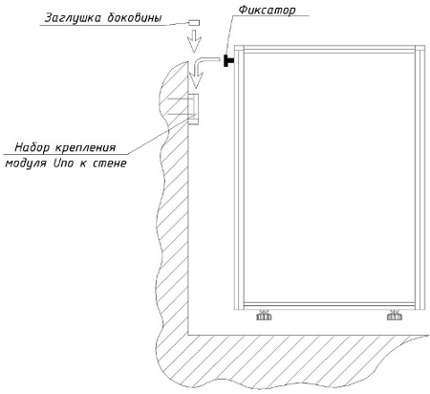

Крепление к стенеНабор крепления модуля NAYADA-UNO к стене позволяет устанавливать модуль на расстоянии 22мм от стены. Крепление на стене устанавливают с помощью саморезов и дюбелей так, чтобы верхняя поверхность заглушки крепления находилась на одной прямой с заглушкой модуля.
Коммуникации
Для укладки проводов оргтехники применяется лоток навесной для электропроводки модуля, который может быть установлен в средней или нижней части секции NAYADA-UNO.
Навесные элементы

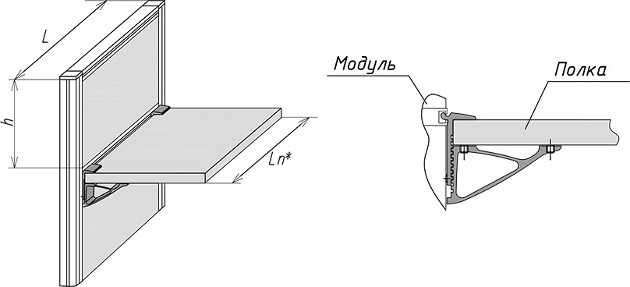

В системе мобильных перегородок NAYADA-UNO существует 2 типа навесных полок:
1) Полка навесная с монтажным комплектом креплений для навесной полки UNO.
2) Полка навесная с монтажным комплектом кронштейнов для навесной полки UNO.
Срок изготовления
Объем | Срок проектирования, раб.дней | Срок изготовления, раб.дней | Срок монтажа, раб.дней | Итого по проекту, раб.дней |
---|---|---|---|---|
до 60 | 1-2 | 6-13 | 1-2 | 6-14 |
60-130 | 1-2 | 10-20 | 1-2 | 8-15 |
130-200 | 2-3 | 12-25 | 2-3 | 12-25 |
200-250 | 2-4 | 15-30 | 2-3 | 15-28 |
