Мобильная система перегородок NAYADA-Optima +
Основательность и мобильность, открытость и завершенность – основные характеристики системы NAYADA-Optima +, предлагающей полный комплекс решений по функциональному зонированию помещений и рациональной организации пространства.
Модули системы NAYADA-Optima + могут быть сплошными, остекленными, остекленными с жалюзи, комбинированными, комбинированными с жалюзи. В модулях с двойным остеклением могут использоваться встроенные регулируемые жалюзи со специальным механизмом управления.
Рабочие места, созданные на базе системы NAYADA-Optima +, могут быть легко и быстро укомплектованы офисной мебелью, фурнитурой и аксессуарами.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Кабинеты для руководителей среднего звена, рабочие зоны, рабочие места, служебные/технические помещения и др.
Модуль перегородки представляет собой прямоугольный каркас из окрашенных алюминиевых профилей, установленный на регулируемых опорах. Верхние торцы боковых профилей закрываются пластиковыми декоративными заглушками.
Стандартные размеры модуля
- Ширина модуля: 58 мм;
- Длина модуля L: от 600 мм до 1200 мм с шагом 100 мм;
- Высота модуля Н: 1150 мм, 1500 мм, 2100 мм;
- Высота установки поперечины В: 820 мм, 1150 мм (указывается от пола до верха поперечины).
Особенностью мобильной системы OPTIMA+ является возможность установки жалюзи между 2-мя стеклами заполнения.
Параметры установки жалюзи
Стандартно ручка управления жалюзи устанавливается:
- При высоте модуля Н≤1800 мм в заглушку модуля;
- При высоте Н>1800 мм в боковину модуля на высоте 20 мм от верха модуля.
Ширина жалюзи должна быть не менее 250 мм и не превышать по длине 1200 мм.

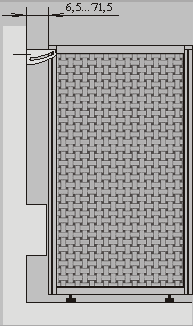

Крепление модуля «NAYADA-OPTIMA+» к стене
- Дистанционное крепление к стене на расстоянии 71 мм;
- Крепление к модулю вплотную к стене на расстоянии 27 мм.
Заполнение каркаса модуля
- Двойное остекление. Стекло может быть оклеено пленкой матовой, пленкой матовой по трафарету, а также Сатинато;
- Двойное остекление со встроенными горизонтальными жалюзи;
- Матовый сотовый поликарбонат;
- Декоративные панели МДФ с тканевым, виниловым покрытием;
- Декоративные панели ЛДСП различных цветов и текстур;
- Декоративные панели ЛДСП различных цветов и текстур;
- Натуральный шпон;
- Комбинация выше перечисленного.
Параметры установки электрокороба
- Короб располагается в нижней или средней части каркаса модуля;
- Розетки устанавливаются в профиль электрокороба на объекте. Розетки устанавливают только с одной стороны электрокороба.
Установка ламинированной, кашированной и двери SLIM в «NAYADA-OPTIMA+»
Ширина дверного проема, т.е. расстояние между торцами модулей, должно составлять 886 мм. В дверной проем устанавливается собранная дверная рама. На верхние торцы модулей приворачивается саморезами монтажный профиль. Профили рамы через монтажный паз приворачиваются саморезами к торцам модулей и к монтажному профилю. В раму устанавливается уплотнитель. Дверное полотно навешивается на петли.
Стандартные параметры мобильных перегородок Optima+ под дверное полотно 830х2040 мм:
- Высота модуля должна составлять 2100 мм;
- Размер полотна: 830х2040 мм;
- Ширина коробки: 892 мм, высота: 2084 мм;
- Размер профиля бокового для крепления коробки к стене: 2070 мм;
- Высота стоек равна высоте модуля.
Установка ЦС двери в «NAYADA-OPTIMA+»
Ширина дверного проема, т.е. расстояние между торцами модулей, должно составлять 806 мм. В дверной проем устанавливается собранная дверная рама. На верхние торцы модулей приворачивается саморезами монтажный профиль. Профили рамы через монтажный паз приворачиваются саморезами к торцам модулей и к монтажному профилю. В раму устанавливается уплотнитель. Дверное полотно ЦС навешивается на петли Sfera.
Стандартные параметры мобильных перегородок «OPTIMA+» под ЦС полотно 750x2040 мм:
- Высота модуля должна составлять 2100 мм;
- Размер полотна: 750x2040 мм;
- Ширина коробки: 812 мм, высота: 2084 мм;
- Размер профиля бокового для крепления коробки к стене: 2070 мм;
- Высота стоек равна высоте модуля.
Технические характеристики
Толщина перегородки | 60 мм | |
Максимальная высота | 2.1 м |
Производитель: NAYADA
Конструктивные особенности
Мобильная перегородка NAYADA-Optima + представляет собой одну или несколько секций, скрепленных соединительными стойками в определенной конфигурации.
Основные елементи
Секции перегородки NAYADA-Optima +Секции перегородки NAYADA-Optima + бывають:
Глухими - представляет собой 2 панели МДФ или ЛДСП в алюминиевом каркасе, для отделки которых применяются различные отделочные материалы. | |
Остекленными - представляет собой два листа прозрачного стекла толщиной 4 или 5 мм в алюминиевом каркасе. В остекленные секции перегородок могут монтироваться горизонтальные жалюзи. | |
Комбинированными - представляет собой сочетание глухих и остекленных частей в различных пропорциях. Такие секции позволяют защитить нижние части перегородки от механических повреждений. |
Простая и надежная система стыковки секций позволяет получить как соединения под углом 90 градусов, Г-образные, Т-образные, Х-образные, так и соединения под произвольным углом.
Регулируемые опоры
Регулируемые опоры секций перегородки NAYADA-Optima + позволяют при необходимости компенсировать неровности пола.
Для придания конструкции дополнительной устойчивости используется широкая опора.
Встроенный электротехнический короб для слаботочных сетей или навесной лоток для электропроводки может быть установлен по желанию заказчика как в средней, так и нижней части модулей.
Крепление к стенеСекции могут крепиться к стене на расстоянии от 65 до 715 мм.
Коммуникации
Встроенный электротехнический короб для слаботочных сетей или навесной лоток для электропроводки может быть установлен в средней или нижней части секции.
Дверные элементы
Достигая высоты 2,1 м перегородки NAYADA-Optima + приобретают характеристики стационарных систем – в них могут монтироваться двери.
Срок изготовления
Объем | Срок проектирования, раб.дней | Срок изготовления, раб.дней | Срок монтажа, раб.дней | Итого по проекту, раб.дней |
---|---|---|---|---|
до 60 | 1-2 | 4-10 | 1-2 | 6-14 |
60-130 | 1-2 | 6-11 | 1-2 | 8-15 |
130-200 | 2-3 | 8-19 | 2-3 | 12-25 |
200-250 | 2-4 | 11-21 | 2-3 | 15-28 |
